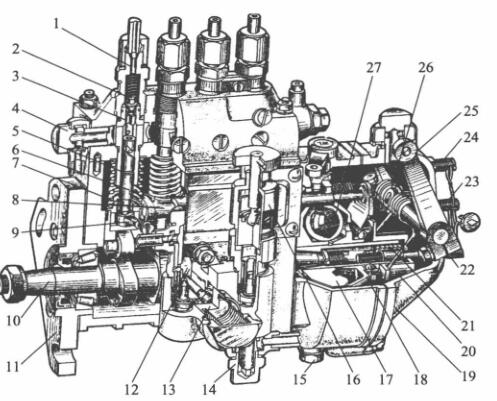

今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为广西顶博发电机组制造:四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

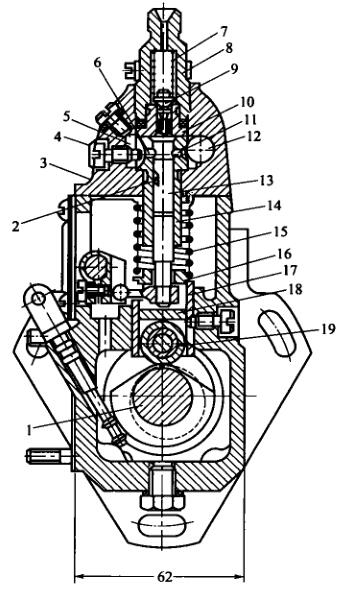

   I号喷油泵的分泵构造图

1-高压电液压管接线头; 2-脸上冒油阀; 3-脸上冒油阀门法兰; 4,14-进油螺丝; 5-套简; 6-注塞泵泵; 7-注塞泵泵扭簧; 8-油门支撑杆;  9-可以调节臂; 10-气缸轴; 11-固定不变接盘; 12-输油管管道泵扁心轮; 13-输油管管道泵; 15-放油螺塞; 16-手高压油泵;  17-驱动器盘; 18-从动盘; 19-外壳; 20-滑套; 21-标定扭簧; 22-用油量調整螺丝; 23-怠速行程开关螺丝; 24-极速行程开关螺丝; 25-调节手柄; 26-调节扭簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  中键体前壳的包括功能是衡量喷油开端一直的合理性，相对而言于多缸重油机而言的，需要衡量各缸喷油一直的一直性。起衡量效果的步位是中键下边到进行调节保护层垫块上垂直面的间距H。当喷液压油泵凸轮轴轴蜗轮蜗杆与曲轴蜗轮蜗杆相对而言地理位置某种时，H越大，轴向柱塞泵关进油孔的一直越晚，喷油开端一直也越晚。否则，H越小，喷油开端一直越延长。所以要通过构思和实验定下比较好的中键体办公间距H，以衡量喷油开端一直的合理性。

1-轴承轴; 2-齿轮泵斜槽; 3-泵盖; 4-产品定位广西顶博发电机组制造; 5-回油道; 6-回油孔; 7-冒油阀螺旋板弹黄; 8-冒油阀紧座;  9-冒油阀; 10-冒油阀球; 11-进油孔; 12-进油道; 13-齿轮泵; 14-齿轮泵套简;  15一齿轮泵螺旋板弹黄; 16-螺旋板弹黄座; 17-挺柱体:; 18-混凝土垫块; 19-中键

  而对于多缸机，各分泵的H值应成正比。优化保护层水泥垫块在喷助力泵出厂检验报告时均已调好，切勿随性互相交换。保护层水泥垫块是用抗刮村料结合相结行热进行处理以上升硬性，如此应用中难以摩擦。如长耗时应用后摩擦较多，可换面应用。

  喷液压汽油阀泵体分横竖2个分，喷液压汽油阀上体用来按照液压泵偶件及皮肤出油阀偶件，私处用来按照轴承轴、压轮体和输液压汽油阀等。泵体前侧太平洋沿岸打有检视窗孔，烦请体检和调准提供的油耗。下边有检视发动机机油面的检视孔。喷液压汽油阀上体中含每条油道，与各液压泵套筒底下的环行油槽相接。环行油槽则与液压泵套筒上的进、回油孔相接。由输液压汽油阀供来的非高压油实现进进气软管连接管连接管进去油道中。油道中的汽油车机发动机有压力由装在回进气软管连接管连接管内的回油阀把控，一特殊要求提高在5～10kPa时间范围内。汽压过低，在液压泵向下时，汽油车机发动机不是更快实现进油孔进去液压泵顶部油腔。当油耗过大而使汽压提高时，重复的汽油车机发动机会顶开回油阀流进去汽油车机发动机细滤器中。
